После установки реле давления его иногда требуется откалибровать – выставить параметры переключения при определённых значениях давления. Заводские настройки прописаны в паспорте устройства, обычно они выглядят примерно так: насос включается, когда давление снижается до 1,4–1,8 бар, и отключается, когда давление достигает 2,5–3 бар.
Для настройки реле давления в первую очередь необходимо знать требуемые параметры его срабатывания. Эти значения определяются ещё при проектировании водопроводной системы, а также при подборе насоса и гидроаккумулятора. Чтобы провести регулировку, следует снять корпус реле.
Две пружины отвечают за настройку:
- Большая регулирует срабатывающее давление и на реле обозначена буквой P
- Маленькая отвечает за разницу между давлениями отключения и включения, обозначена как ΔP
Регулирование осуществляется с помощью двух гаек, которые определяют степень сжатия каждой пружины: при вращении гайки по часовой стрелке происходит сжатие пружины и повышение показателя. Для увеличения давления срабатывания следует закрутить гайку крупной пружины, а для снижения – ослабить её. Чтобы расширить разницу между давлениями включения и выключения, необходимо подтянуть гайки малой пружины, а для уменьшения – наоборот, ослабить.
Для контроля давления, возникающего после настройки, применяется манометр.
Конструкция насосной станции

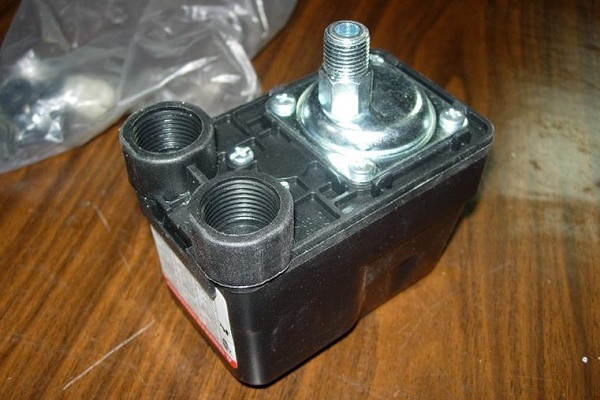

Конструкция почти всех типов реле давления, устанавливаемых в насосных станциях, имеет схожий принцип. На металлической базе закреплены основные компоненты насоса:
- Поршень,
- Мембрана,
- Платформа из металла.
- Контакты электрические.
В пластиковом корпусе расположены как большая, так и маленькая пружина.
При монтаже реле давления воды в Кубинке процесс происходит следующим образом: давление воды приводит мембрану в движение, толкая поршень, который поднимает платформу. Эта платформа нажимает на большую пружину, сжимая её. Сопротивление, создаваемое пружиной, ограничивает ход поршня под воздействием давления.
Между малой и большой регулировочной пружиной сохраняется небольшой зазор, которого достаточно для настройки функционирования комплекса оборудования. Под давлением мембрана воздействует на платформу, которая поднимается вплоть до верхнего края малой пружины.
При возрастании давления на платформу изменяется ее положение. Это вызывает переключение контактов и смену режима работы, в результате чего устройство отключается. Переключение контактов осуществляется через специальный шарнир с пружиной. Когда платформа поднимается выше уровня шарнира, положение электрических контактов меняется, и цепь электропитания размыкается.
При остановке насоса подача воды прекращается. В процессе расхода жидкости из гидроаккумулятора давление на мембрану постепенно падает, и платформа опускается вниз. Когда она опускается ниже уровня пружинного шарнира электрических контактов, платформа вынуждает контакты подняться, замыкая электрическую цепь.
Насос включается, нагнетая воду в гидронакопитель, после чего процесс автоматически повторяется.
Реле по конструкции представляет собой компактный блок, оснащенный пружинами для контроля максимального и минимального давления, натяжение которых регулируется с помощью гаек. Мембрана, соединённая с пружинами, реагирует на изменение давления. Когда давление достигает минимального уровня, пружина ослабевает, а при максимальном — сильнее сжимается. Воздействие на пружины приводит к размыканию или замыканию контактов реле, что в свою очередь включает или отключает насос.
Водопроводное реле обеспечивает постоянное давление и нужный напор воды в системе. Насос работает в автоматическом режиме. Точно настроенные границы минимального и максимального давления обеспечивают его своевременное отключение, что значительно продлевает срок надежной эксплуатации.
Порядок работы насосной станции, регулируемой реле, выглядит так:
- Насос подает воду в бак.
- Давление жидкости непрерывно растет, что фиксируется манометром.
- С достижением заданного максимального уровня давления включается реле, отключающее насос.
- По мере расхода воды из бака давление падает, и при достижении минимального уровня насос снова запускается, повторяя цикл.
Ключевые характеристики функционирования реле:
- Нижний уровень давления (уровень включения). Реле замыкает контакты, приводящие в действие насос, и вода начинает поступать в бак.
- Верхний уровень давления (уровень выключения). Реле размыкает контакты, останавливая работу насоса.
- Диапазон давления – это разница между двумя указанными уровнями.
- Максимально допустимое значение давления при выключении.
Заводские насосные станции полностью оснащены производителем и готовы к эксплуатации. Главная их задача – обеспечивать принудительное движение воды. Для того чтобы разобраться, как выполнить настройку насосной станции, важно знать ее конструкцию.
Принцип работы подобных устройств достаточно прост. Внутри гидроаккумулятора находится эластичный резервуар, в который насосом подается вода. Наполнение этого резервуара жидкостью вызывает давление на вторую часть бака, заполненную газом или воздухом. Как только давление достигает заданного значения, насос автоматически отключается. При заборе воды из накопительного резервуара давление в системе падает, и при достижении минимального уровня насос снова запускается.
Различные типы реле давления, устанавливаемые почти на все насосные станции, имеют схожее устройство.
Внутри пластикового корпуса размещено металлическое основание, на котором фиксируются все остальные компоненты:
- мембрана;
- поршень;
- металлическая основа;
- блок электрических контактов.
Под пластиковой крышкой находятся две пружины разного размера – большая и маленькая. При воздействии давления на мембрану она приводит в движение поршень.
Платформа при этом поднимается, оказывая давление на крупную пружину и сжимая её. Давление великой пружины сдерживает движение поршня, предоставляя сопротивление.
Расстояние между большой и малой регулировочными пружинами, несмотря на его небольшой размер, вполне достаточно для настройки работы всего комплекса приборов. Под давлением мембраны платформа постепенно поднимается, пока ее край не коснется малой пружины. В этот момент давление на платформу возрастает, что приводит к изменению ее положения.
